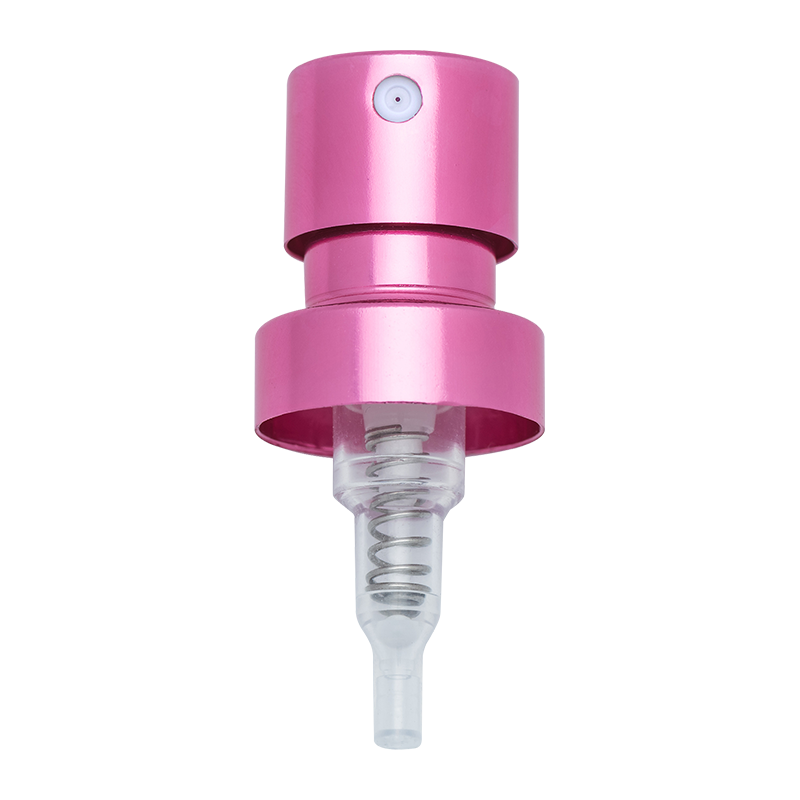

XY-PT-⊘15ABMG 15 mm Crimp parfyme fin tåkepumpe sprayer kort type

Hvordan designe forstøvningsåpningen til 15 mm crimp parfyme fin tåkepumpe kort munnstykke for å oppnå best effekt?

Som kjernekomponenten i parfymeemballasjen, påvirker forstøvningseffekten til den 15 mm krympede parfyme-fintåkepumpens korte munnstykke direkte brukerens opplevelse av parfymebruk og produkttekstur. Som en nøkkelparameter som bestemmer forstøvningseffekten, må forstøvningsåpningen være omfattende utformet i kombinasjon med flerdimensjonale faktorer som væskemekanikk, materialegenskaper og bruksscenarier for å oppnå den beste effekten av "uniform fin tåke, stabil spray og moderat duftretensjon".

1. Design av grunnleggende blenderåpningsparametere basert på fluidmekanikk

Essensen av forstøvning er at når en væske passerer gjennom en liten åpning under trykk, samhandler den med luftskjærkraften på grunn av den kraftige økningen i strømningshastigheten for å danne spredte dråpepartikler. For den 15 mm krympede korte munnstykket må blenderutformingen først møte kjernekravet "fin tåke" - vanligvis må dråpediameteren til en høykvalitets parfymedyse kontrolleres mellom 5-30μm. For grov vil føre til ujevn spray og for sterk duftretensjon. For fin vil lett fordampe raskt på grunn av for lette dråper, noe som forkorter oppbevaringstiden for duften.
Fra fluidmekanikkens perspektiv er blenderåpningen og dråpediameteren positivt korrelert, men ikke lineært. Eksperimentelle data viser at når åpningen er i området 0,1-0,3 mm, kan dråpediameteren stabiliseres i det ideelle området 10-20 μm: når åpningen er mindre enn 0,1 mm, selv om det kan dannes finere dråper, er det lett å forårsake blokkering på grunn av overdreven overflatespenning av væsken, spesielt i den essensielle oljekomponenten og kan forbli i en perfyme. krystallisere; når blenderåpningen er større enn 0,3 mm, vil dråpediameteren overstige 30 μm, og fenomenet "vannsøyle" eller "sprut med store dråper" vil ødelegge den delikate følelsen av sprayen. Derfor anbefales det at forstøvningsåpningen til den 15 mm korte dysen er basert på området 0,15-0,25 mm, og deretter finjustert i henhold til spesifikke behov.
Samtidig må sideforholdet til blenderåpningen (forholdet mellom blenderlengden og diameteren) samsvare med pumpetrykket. Den korte dysen har en kompakt struktur, et kort pumpeslag og relativt begrenset trykk, og sideforholdet er vanligvis kontrollert mellom 2:1-3:1. Hvis sideforholdet er for stort (som mer enn 4:1), vil motstanden til væsken som passerer gjennom åpningen øke betydelig, noe som kan føre til utilstrekkelig spraykraft og periodisk tåke; hvis sideforholdet er for lite (for eksempel mindre enn 1:1), er væskestrømningshastigheten for høy, og dråpene er tilbøyelige til å "sprute" på grunn av overdreven kinetisk energi, og kan ikke danne et konsentrert sprøyteområde.

2. Aperture layout design som samsvarer med krympestrukturen

15 mm crimp-designet er preget av rask forbindelse med parfymeflaskens munn gjennom snappen, kompakt struktur og behov for å tilpasse seg bærbare scener, så blenderåpningen må være kompatibel med stabiliteten og forseglingen av crimpstrukturen.
Fra strukturmekanikkens perspektiv må posisjonen til blenderåpningen unngå krympespenningspunktet. Diameteren på den 15 mm korte dysen er begrenset, og spennen er vanligvis fordelt på kanten av dysen. Åpningen bør settes i det sentrale området, og avstanden fra spennen bør ikke være mindre enn 3 mm for å unngå deformering av åpningen på grunn av spenningsoverføring under montering av spennen, noe som påvirker spraystabiliteten. For eksempel, når du designer 15 mm-seriens munnstykke, vil Zhangjiagang XinYe Chemical Sprayer Co., Ltd bruke spenningssimulering i formutviklingsstadiet for å sikre at åpningsposisjonen er i området med minimal strukturell spenning, kombinert med nøyaktig posisjonering av dets automatiserte monteringsutstyr for å sikre konsistensen av åpningsstørrelsen.
I tillegg krever tetningsytelsen til spennestrukturen at klaringen mellom åpningen og pumpehuset kontrolleres mellom 0,01-0,03 mm. Hvis klaringen er for stor, er det lett å forårsake væskelekkasje; hvis klaringen er for liten, kan blenderåpningen klemmes og deformeres på grunn av monteringsfeil. Derfor må maskineringsnøyaktigheten til blenderåpningen nå ±0,005 mm, noe som er avhengig av høypresisjons-aluminiumstempling og sprøytestøpeprosesser. Zhangjiagang XinYe Chemical Sprayer Co., Ltd er avhengig av en komplett produksjonskjede, fra aluminiumsstempling til sprøytestøping. Hele prosesskontrollen kan møte slike høypresisjonsbehandlingskrav og gi grunnleggende garantier for stabiliteten til blenderåpningen.

3. Aperture materialer og overflatebehandling tilpasset parfyme ingredienser

Parfymeingredienser er komplekse, inkludert alkohol, eteriske oljer, dufter osv. Viskositeten og korrosiviteten til eteriske oljer vil påvirke holdbarheten og forstøvningseffekten til blenderåpningen. Derfor må materialvalg og overflatebehandling av blenderåpningen tilpasses parfymeingrediensene.
Når det gjelder materialer, er åpningen til den 15 mm korte dysen vanligvis laget av rustfritt stål eller keramikk. Rustfritt stål har god korrosjonsbestandighet og egner seg for parfymer med mer alkohol; Keramiske materialer har høy overflateglatthet, er ikke lett å etterlate essensielle oljekomponenter, kan redusere risikoen for tilstopping, og er spesielt egnet for high-end parfymer som inneholder naturlige essensielle oljer. Glattheten til den indre veggen av åpningen må være under Ra0,8μm. For høy ruhet vil forårsake turbulens i væsken i hullet, og ødelegge jevnheten i forstøvningen. Aluminiumoksidoverflatebehandlingsprosessen kan forbedre overflatens glatthet og korrosjonsmotstand til materialet, og gir støtte for langsiktig stabil bruk av blenderåpningen.
For parfymer som inneholder silikonbaserte ingredienser, må åpningen være hydrofob (som belegg) for å forhindre at væsken fester seg til hullet og danner en flytende film, noe som resulterer i en gradvis reduksjon i spraymengden. For ikke-alkoholholdige emulsjonsprodukter, må åpningen økes til 0,25-0,3 mm, og glattheten til den indre veggen bør forbedres for å forhindre at emulsjonen tetter igjen åpningen på grunn av høy viskositet.

4. Dynamisk tilpasningsdesign av blenderåpningen kombinert med bruksscenarioet

Den "korte" utformingen av den 15 mm korte dysen gjør den egnet for bærbare scenarier. Brukere kan bruke den i forskjellige temperatur- og fuktighetsmiljøer, så blenderutformingen må ta hensyn til virkningen av miljøfaktorer på forstøvningseffekten.
Når det gjelder temperaturtilpasning, må blenderåpningen reservere en margin for termisk utvidelse og sammentrekning. Når omgivelsestemperaturen stiger fra -5 ℃ til 40 ℃, vil porestørrelsen til metallmaterialet endres med 0,001-0,003 mm på grunn av termisk ekspansjon og sammentrekning. Derfor må porestørrelsen ved romtemperatur finjusteres med 0,002 mm under design. For eksempel, når målporestørrelsen er 0,2 mm, kan den faktiske behandlingsstørrelsen settes til 0,202 mm for å sikre at det effektive området på 0,199-0,205 mm kan opprettholdes ved ekstreme temperaturer.
Når det gjelder sprayvolumkontroll, krever bærbare scenarier et enkelt sprayvolum mellom 0,05-0,1 ml. For stor vil føre til at parfymen konsumeres raskt, og for liten vil ikke oppnå den ideelle duftbevaringseffekten. Sprayvolumet er proporsjonalt med kvadratet på porestørrelsen, så det må kontrolleres nøyaktig av porestørrelsen: enkeltsprayvolumet til en 0,15 mm porestørrelse er omtrent 0,05 ml, 0,2 mm porestørrelse er omtrent 0,08 ml, og 0,25 mm porestørrelse er omtrent 0,12 ml. Kombinert med behovet for bærbarhet, er 0,2 mm blenderåpning det beste valget for både sprayvolum og duftoppbevaringstid.
I tillegg vil forskjellen i brukertrykk forårsake pumpetrykksvingninger, og blenderåpningen må ha en viss grad av anti-interferens. Ved å sette et styrespor (dybde 0,05 mm, bredde 0,1 mm) ved inngangen til åpningen, kan trykksvingninger bufres for å sikre at avviket til sprøytevolumet under ulike krefter ikke overstiger 10 %. I formutviklingsstadiet vil samsvarsforholdet mellom styresporet og åpningen optimaliseres ved å simulere væsketilstanden under forskjellige pressekrefter, og sprayvolumet til hver batch av produkter vil bli kalibrert i kombinasjon med dets automatiske deteksjonsutstyr for å sikre konsistens.

5. Samarbeidsdesign av blenderåpning og andre strukturer

Forstøvningseffekten er resultatet av den synergistiske effekten av flere komponenter, slik som åpningen og den indre strømningskanalen til dysen, pumpekroppstrykket og ventilstrukturen. Den beste effekten kan ikke oppnås ved å stole på en enkelt blenderåpning, og en "systemdesign"-tenkning må dannes.
Når det gjelder å matche strømningskanalen med åpningen, bør strømningskanaldiameteren være 5-8 ganger åpningen (for eksempel når åpningen er 0,2 mm, er strømningskanaldiameteren 1-1,6 mm) for å sikre at væsken danner en stabil laminær tilstand før den kommer inn i åpningen og unngå ujevn forstøvning forårsaket av turbulens. Samtidig må hjørnene på strømningskanalen vedta bueovergang (radius ikke mindre enn 0,5 mm) for å redusere væskens strømningsmotstand og kontrollere trykktapet innen 5%.
Tilpasningen av pumpekroppstrykket og blenderåpningen må bestemmes ved trinn-for-trinn-testing. Pumpekroppstrykket til en 15 mm kort dyse er vanligvis mellom 0,3-0,5 MPa, og blenderåpningen må balanseres med trykket: 0,15 mm blenderåpning er egnet for 0,3-0,4 MPa trykk, 0,2 mm blenderåpning er egnet for 0,4-0,45 MPa trykk, og 0,45 mm apertur er egnet for 0,5 MPa. Misforhold mellom trykk og blenderåpning vil føre til problemet med "for høyt trykk vil føre til at dråpene blir for fine og lette å fordampe, mens for lavt trykk vil føre til at dråpene blir for grove og lett å dryppe".

6. Verifikasjons- og optimaliseringsprosess for blenderutforming

For å sikre at blenderåpningsdesignet oppnår best effekt, må det etableres et komplett verifikasjonssystem som dekker laboratorietester og simulering av faktiske bruksscenarier.
Laboratorietester inkluderer: 1. Dråpestørrelsesfordelingstest, ved bruk av en laserpartikkelstørrelsesanalysator for å oppdage fordelingsområdet for dråpediametre. Under optimale forhold bør 90 % av dråpediametrene være konsentrert i området 10-20μm; 2. Sprayvinkeltest, sprøytevinkelen til en dyse av høy kvalitet bør kontrolleres til 30°-45°. For bred vil føre til at sprayen sprer seg, og for smal vil resultere i for lite dekningsområde; 3. Holdbarhetstest, etter å ha presset kontinuerlig i 1000 ganger, må endringen av blenderåpningen være mindre enn 0,002 mm, og sprayvolumets dempningshastighet må ikke overstige 5 %.
Faktisk scenariosimulering må ta hensyn til brukervaner, for eksempel å teste spraystabiliteten ved forskjellige holdevinkler (0°-45°) for å sikre at blenderutformingen fortsatt kan opprettholde jevn forstøvning når den brukes ikke-vertikalt. Den gratis prøve- og prøveleveringstjenesten levert av Zhangjiagang XinYe Chemical Sprayer Co., Ltd kan hjelpe kunder med å verifisere blenderåpningsdesigneffekten i faktiske bruksscenarier, og raskt justere moldparametere basert på tilbakemeldinger, og realisere den effektive implementeringen av designplanen gjennom sitt uavhengige moldutviklingsverksted.
